Étude de cas : Modélisation et Visualisation 3D de l’Espace d’Accueil et de Supervision « Le Hub » – SNCF
Optimisation spatiale, intégration de flux de données et respect rigoureux de la charte identitaire. Découvrez la conception d’un espace de travail et d’accueil collaboratif sur mesure pour la SNCF, livré en haute fidélité visuelle.
Le Brief : Matérialiser un espace stratégique, technologique et modulaire
La SNCF a sollicité une expertise en visualisation 3D d’architecture intérieure pour concevoir et valider l’aménagement de son espace vitrine et opérationnel baptisé « Le Hub ». Cet espace hybride devait remplir plusieurs fonctions critiques :
-
Un pôle d’accueil et de présentation : Permettre de recevoir des collaborateurs ou des visiteurs dans un environnement moderne valorisant les chiffres clés du réseau.
-
Un centre de supervision et de collaboration : Intégrer du mobilier modulaire favorisant le travail d’équipe et la consultation de données en temps réel.
-

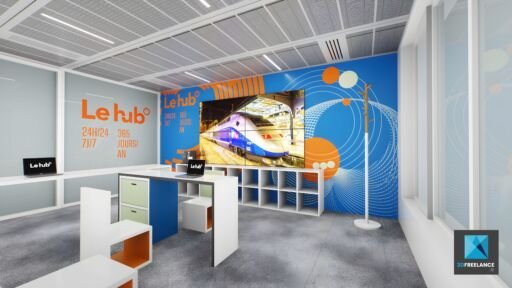

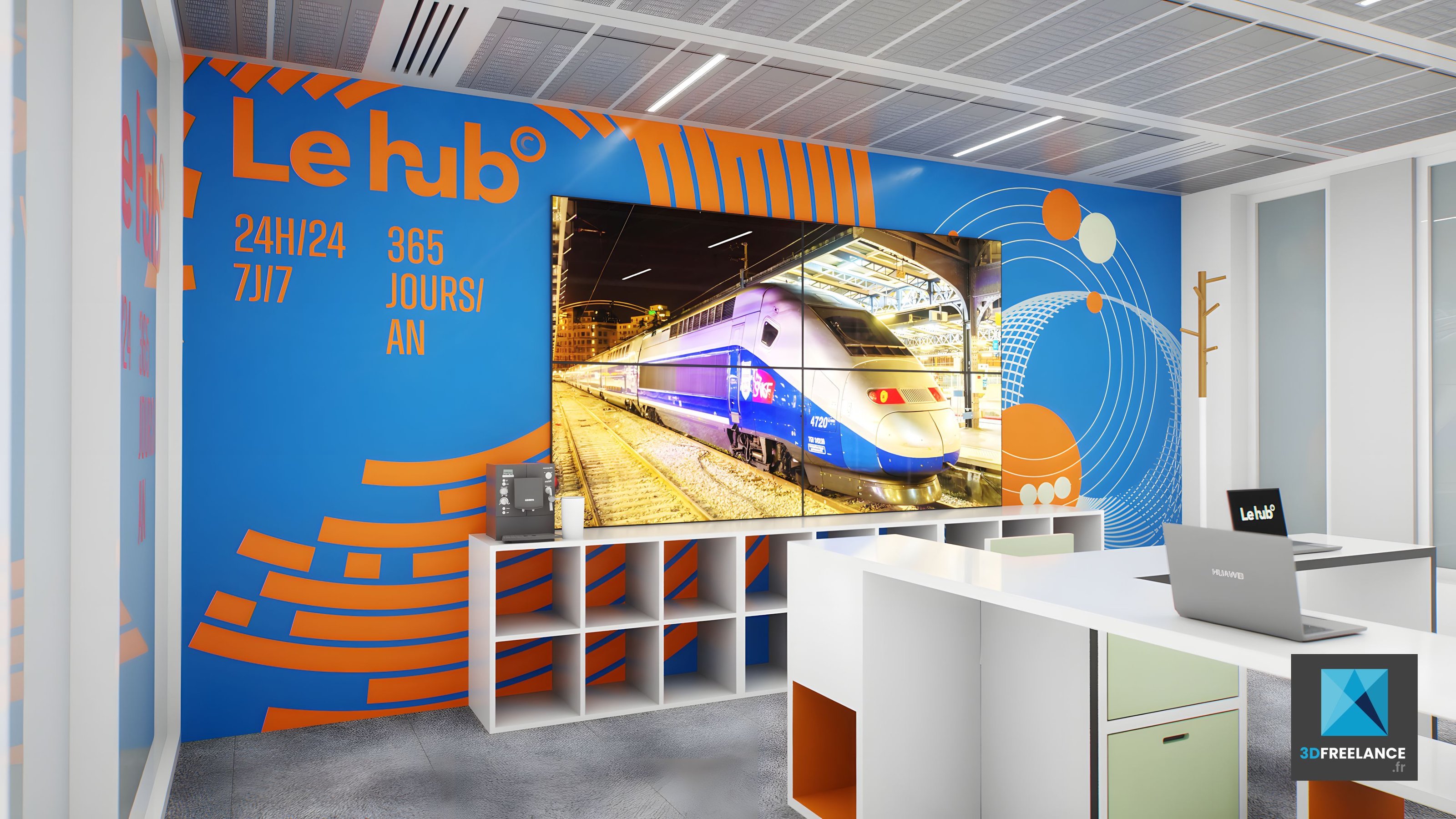

Une immersion technologique : Mettre en scène un mur d’écrans géants (vidéo-wall) diffusant les flux ferroviaires et le matériel roulant (TGV Duplex).
Ma méthodologie d’exécution technique 3D
En tant que Chef de Projet 3D senior, j’ai pris en charge l’intégralité du pipeline de production graphique à partir du cahier des charges et des contraintes d’aménagement fournies :
-
Modélisation géométrique structurée : Création du volume architectural global (cloisons vitrées techniques, faux-plafonds acoustiques d’ingénierie à dalles carrées, systèmes d’éclairage LED intégrés).
-

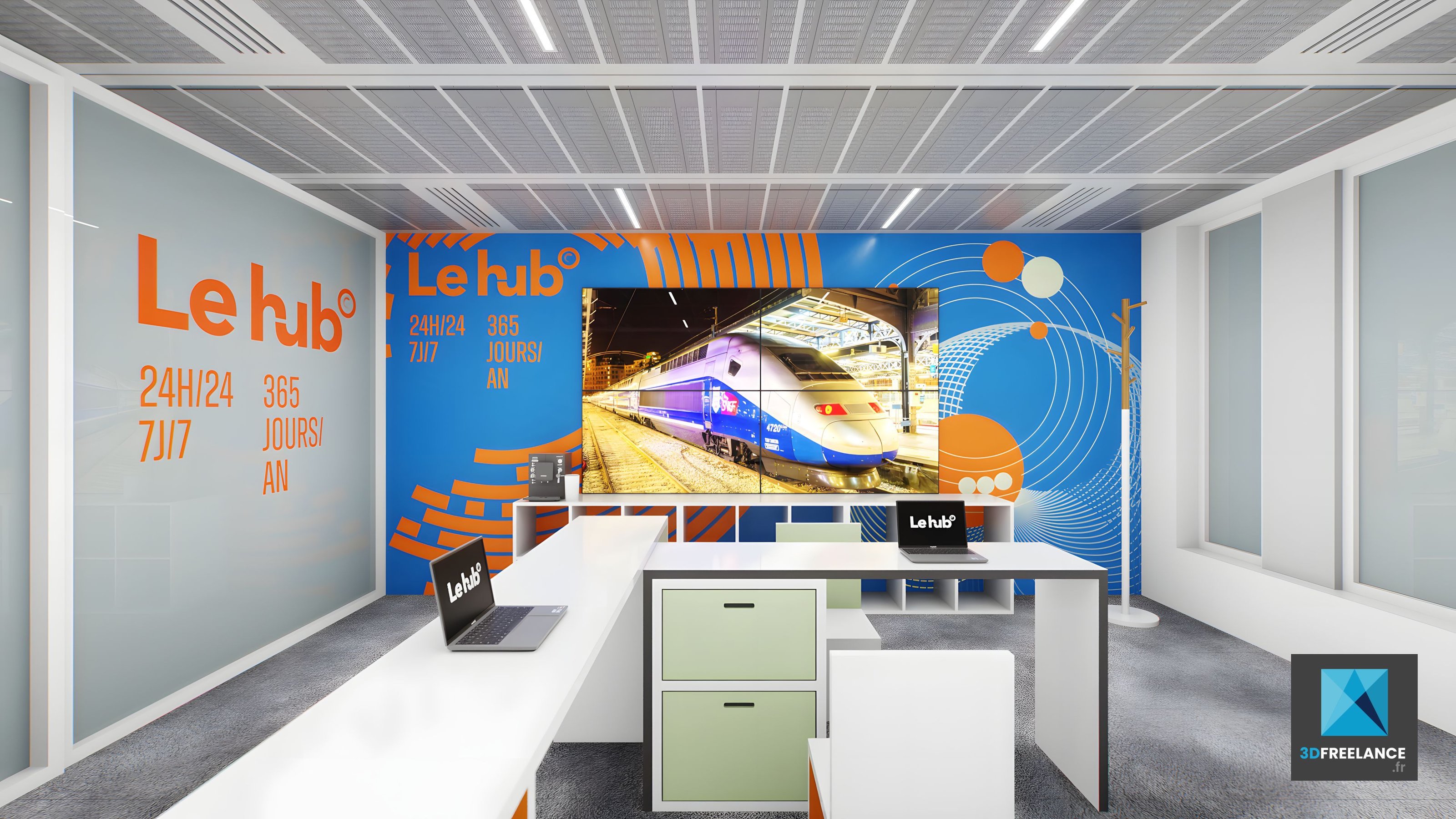

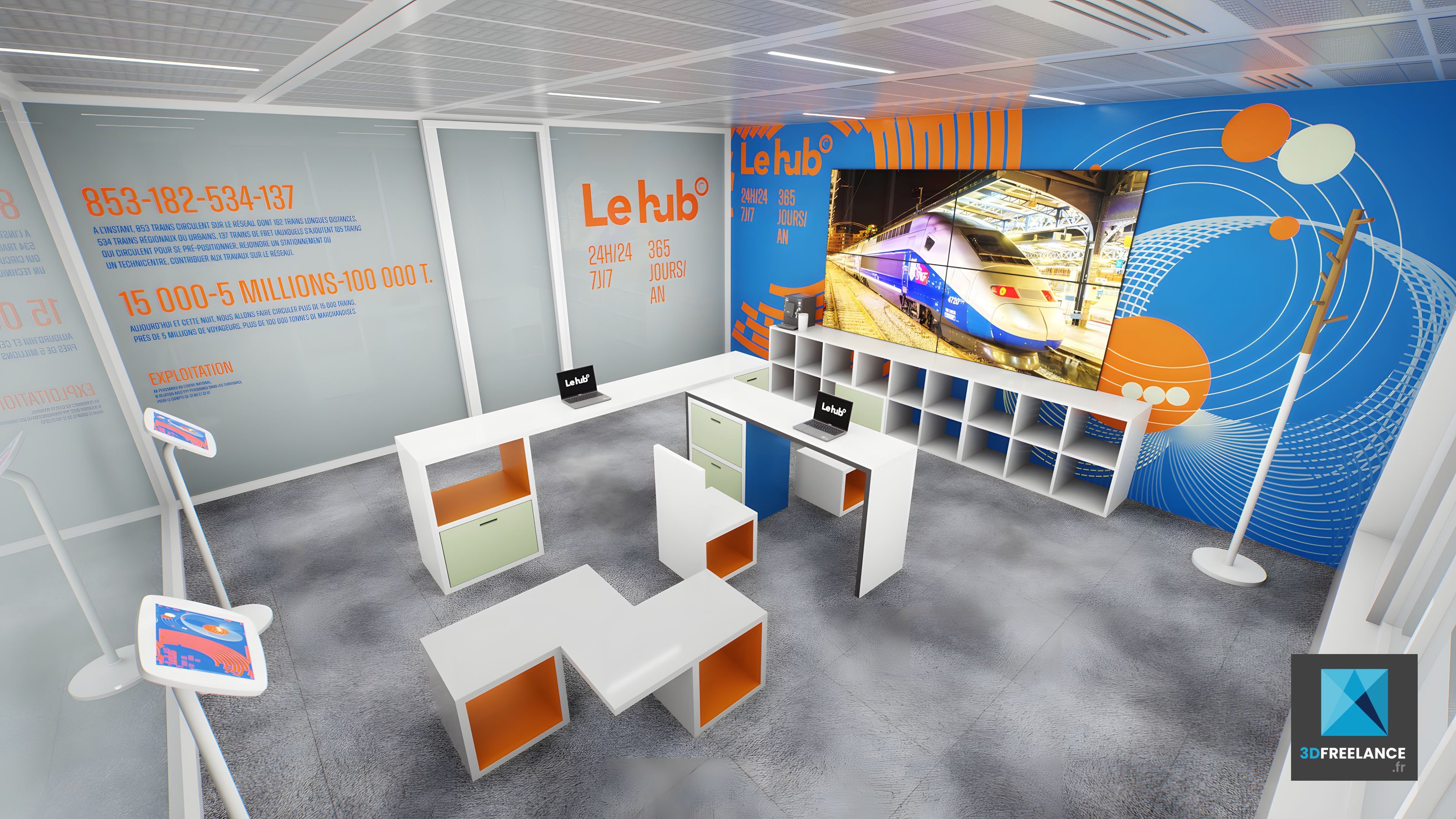

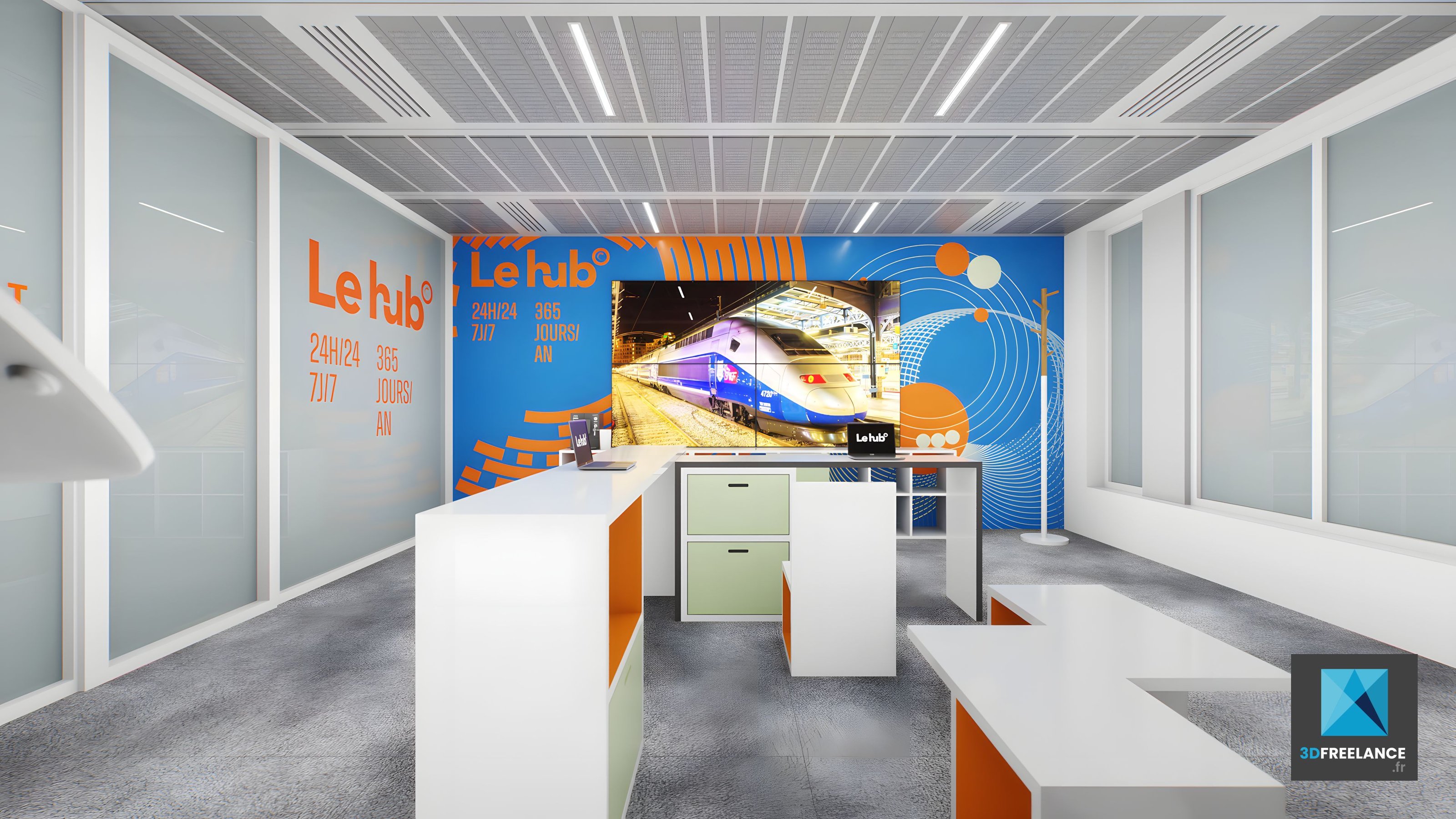

Design de mobilier modulaire customisé : Modélisation sur mesure des modules de bureaux centraux imbriqués. Conception de niches colorées (orange et vert pastel), de casiers de rangement bas et de bornes d’interaction digitales blanches sur pied en premier plan.
-

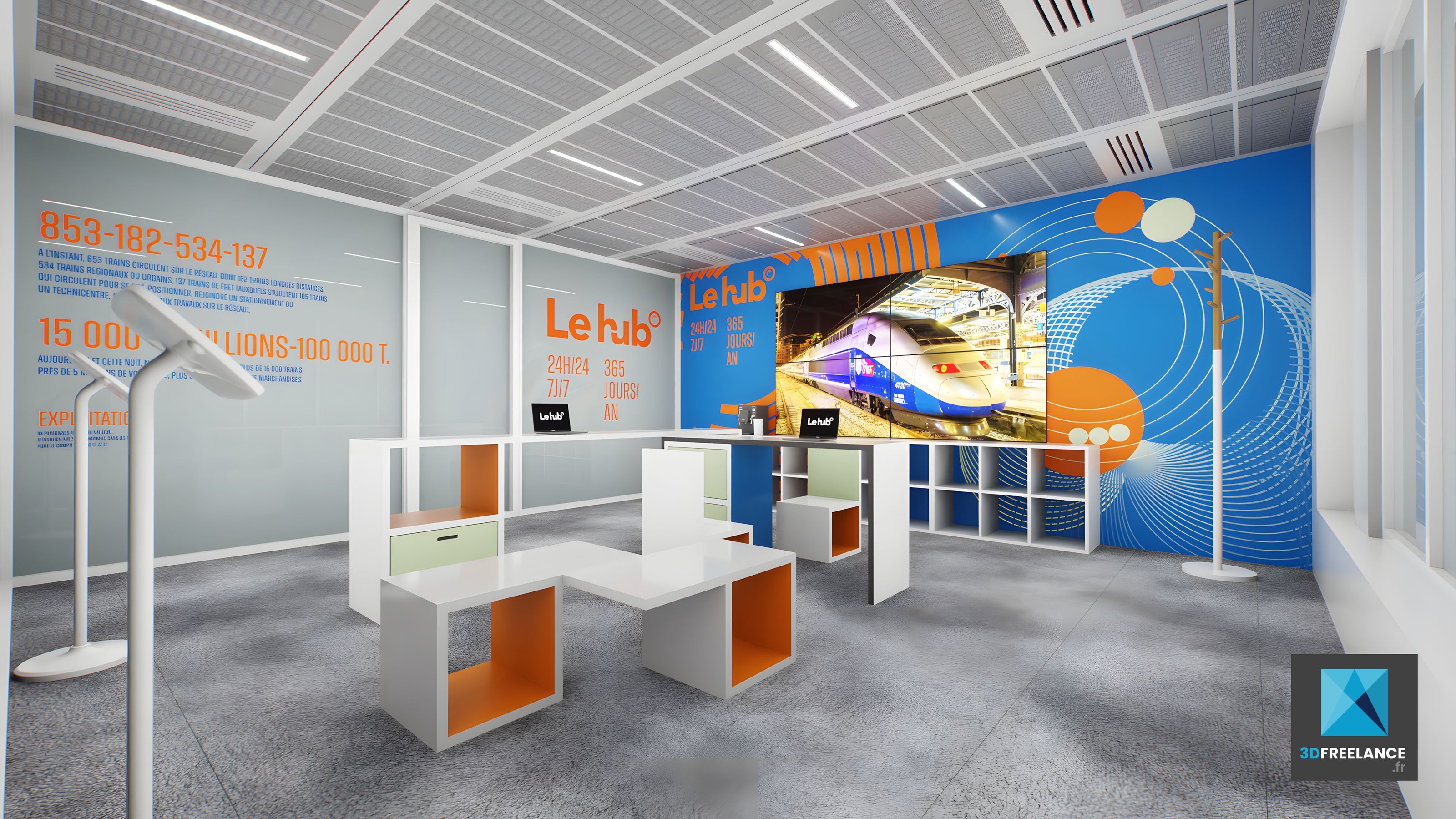

Habillage graphique & Texturing (Mapping) : Intégration rigoureuse de la charte graphique SNCF et du logo « Le Hub ». Application des éléments de signalétique murale : lettrages orange pour l’affichage des indicateurs de trafic (853-182-534-137), infographies vectorielles sur les murs latéraux, et fresque courbe techno-industrielle bleue en fond.
-
Lighting & Rendering (RTX Haute Performance) : Gestion de l’éclairage global uniforme imitant la lumière de bureaux (dalles lumineuses). Grâce à la puissance de calcul de mes stations de travail (i9 / RTX 4090), les rendus ont été générés en ultra-haute définition avec une gestion parfaite des reflets sur les surfaces laquées, le sol en PVC technique gris texturé et les parois vitrées.
Les défis techniques relevés sur ce projet
-
La gestion de la transparence et de la réflexion : Les cloisons en verre sablé et transparentes encadrant l’espace devaient être rendues de manière réaliste sans générer de bruit numérique (noise), un défi relevé grâce à un moteur de rendu physiquement impartial (PBR).
-
L’exactitude des inserts graphiques : Ajustement parfait des textures de signalétique pour qu’elles s’intègrent sans déformation (UVMapping strict) sur les cloisons sèches et le mur d’accent bleu.
-
Respect du timing : Livraison des différentes options d’agencement dans des délais serrés pour permettre la validation de la direction immobilière de la SNCF avant la mise en fabrication des mobiliers.
Spécifications techniques du livrable
-
Logiciels principaux utilisés : Blender / 3ds Max / Octane Studio / Photoshop]
-
Matériel de rendu : Station i9 dédiée, GPU NVIDIA RTX Série 4090.
-
Format de livraison : Renders haute définition 4K pour présentation sur écran et impression de panneaux de chantier, fichiers sources optimisés.
