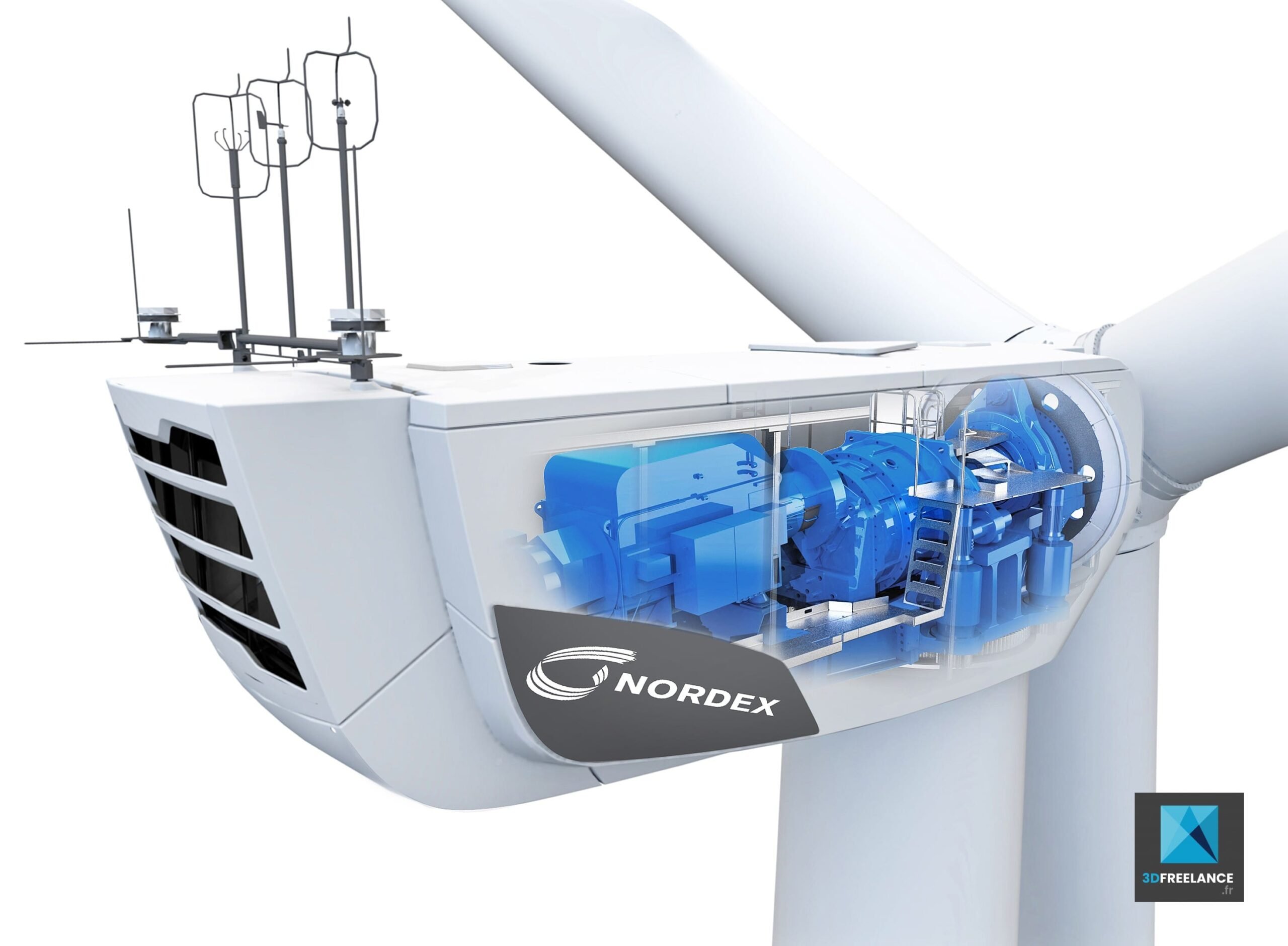

Création d’un dessin technique pour présenter l’intérieur d’une éolienne de la société Nordex. Schéma en écorché permettant de faire un trou dans la structure et de visualiser les moteurs et turbines de l’éolienne. Dessin servant à la communication web et brochures. Modélisation 3D d’une éolienne.
Le dessin technique en écorché d’une éolienne est une représentation spécifique qui décrit tous les composants et leurs fonctions dans une éolienne. Il s’agit d’une représentation détaillée d’un objet qui permet une bonne compréhension et une compréhension complète de son fonctionnement. Les dessins techniques en écorché sont principalement utilisés pour les machines, les systèmes mécaniques, les outils et autres matériels.
Un dessin technique en écorché d’une éolienne comprend une vue en coupe d’un rotor d’éolienne et ses composants principaux, tels que le moyeu, les pales, le générateur, le convertisseur et les câbles. Les détails de chaque composant sont minutieusement décrits, ce qui permet une bonne compréhension de leurs fonctions respectives. Les étapes de montage et d’installation de l’éolienne sont également illustrées, ce qui facilite grandement le processus.
Un dessin technique en écorché d’une éolienne est un outil précieux pour tous ceux qui travaillent dans le domaine de l’énergie éolienne. Il permet de comprendre le fonctionnement de cette technologie et de concevoir des installations efficaces. De plus, il peut être utilisé pour vérifier et diagnostiquer les problèmes potentiels avec l’éolienne et ses composants. Il est également très utile pour former les techniciens et les ingénieurs et les aider à comprendre le fonctionnement des éoliennes.
